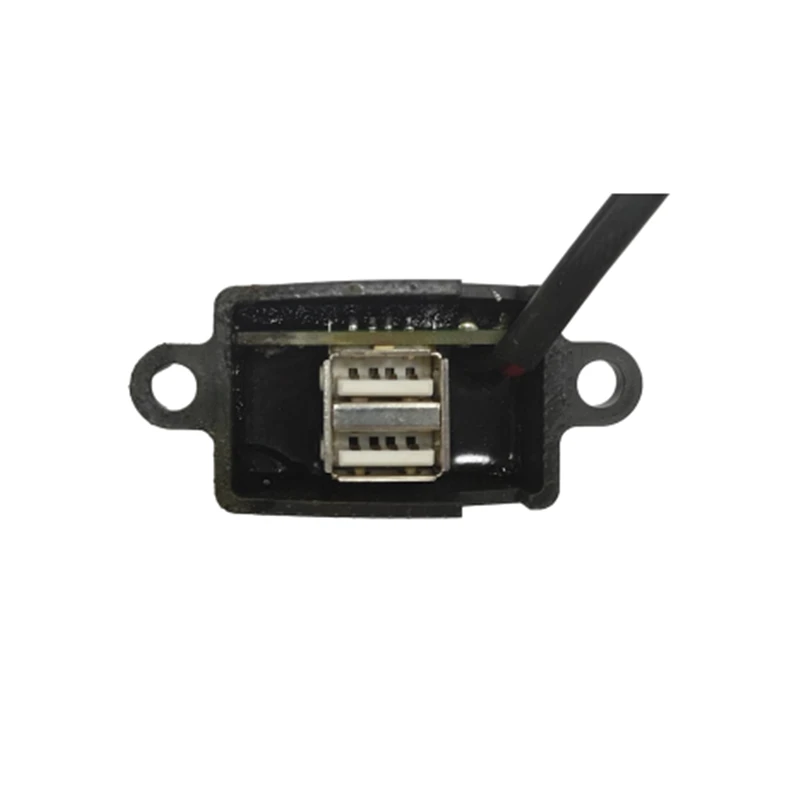

Prezentare generală a produsului

Modulul USB în-vehicul este un convertor de încărcare cu două-porturi care furnizează energie reglată dispozitivelor USB de la sistemul electric al vehiculului. Este integrat în tablourile de bord, spătarele scaunelor, consolele centrale, interioarele autobuzelor și alte panouri ale vehiculelor utilizate pentru a încărca telefoane, tablete și accesorii de la bord.

Avantajele de bază

Intrare de la 8 la 36 V DC pentru vehicule de 12 V și 24 V

Intervalul de intrare DC acoperă funcționarea normală în autoturisme, camioane, autobuze și vehicule speciale. Prin urmare, o singură platformă cu modul poate fi utilizată pe flote mixte fără a dezvolta unități separate de încărcare de 12 V și 24 V.

Ieșiri duble cu o limită de curent combinată sub 3 A

OUT1 este evaluat la 1400 la 1600 mA și OUT2 la 2000 la 2100 mA, în timp ce ieșirea combinată este limitată la sub 3 A. În instalațiile partajate de-consolă și scaun-, ambele porturi pot funcționa în același timp, cu curentul alocat în limita de ieșire totală a modulului.

Ieșire protejată și retenție de porturi de 10.000 de cicluri

Protecția la scurt-circuit, supratensiune și supratemperatură se oprește sau reduce ieșirea în timpul încărcării anormale. Interfața USB a fost evaluată prin 10.000 de cicluri de inserare, limitând slăbirea în autobuze și alte instalații în care porturile sunt utilizate în mod repetat pe parcursul zilei.

Specificații cheie

Parametru	Valoare
Tensiune de intrare	DC 8V-36V, AC 8V-26V
Tensiune de ieșire	DC 5,0 V ~ 5,2 V
curent OUT1	1400mA ~ 1600mA
curent OUT2	2000mA ~ 2100mA
Protecții	Scurt scurt, supraîncălzire, supratensiune

Capabilitati de personalizare

Configurația ieșirii electrice
Intervalul de intrare, tensiunea de ieșire, alocarea curentului între cele două porturi, pragurile de protecție și comportamentul de derating termic pot fi definite în jurul sistemului de alimentare al vehiculului și al dispozitivelor conectate.

Design panou și conexiune
Decupajul panoului, dimensiunile cadrului, clemele de montare, conectorul din spate, lungimea cablului, distanța dintre porturi și direcția de instalare pot fi potrivite cu tablourile de bord, modulele scaunelor și ansamblurile consolei.

Locuință și marcare
Culoarea carcasei, selecția rășinii, textura, simbolurile iluminate, pictogramele imprimate și mărcile pot fi integrate în panoul frontal turnat.

Controlul calității

Intrare și verificare combinată-încărcării
Eșantioanele de producție sunt operate în intervalele de intrare AC și DC aprobate, cu încărcări cu un singur-port și dublu-port. Tensiunea de ieșire este verificată în timp ce ambele porturi sunt active și se confirmă că curentul combinat rămâne sub 3 A.

Scurt{0}}circuit și recuperare termică
Ieșirea este scurtcircuitată timp de 30 de minute pentru a confirma oprirea automată și repornirea după ce scurtcircuitul este eliminat. Protecția termică este de asemenea verificată pentru a confirma reducerea controlată a puterii în loc de supraîncălzire necontrolată.

Rezistenta și lansarea interfeței
Validarea include mai mult de 500 de ore de funcționare continuă și 10.000 de cicluri de inserare USB. Reținerea portului, potrivirea conectorului, ansamblul carcasei și funcția de încărcare finală sunt verificate înainte de eliberare.
